UPGM203 ialah singkatan daripada Tikar Kaca Poliester Tak Tepu, kami mengkhususkan diri dalam pengeluaran helaian UPGM203(helaian GPO-3) sejak tahun 2002. Kami adalah pengilang profesional yang mengintegrasikan pengeluaran Tikar Kaca prepreg dan siap mencetak helaian UPGM203.
1. Pengeluaran Kami
2. Penerangan Produk

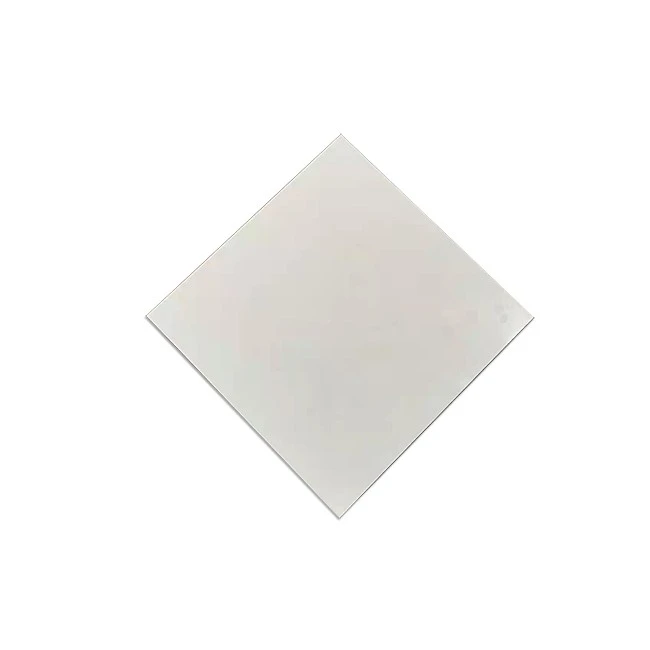

Lembaran UPGM203 (GPO-3) terdiri daripada resin poliester tak tepu gred tinggi (UP) berkaitan dengan tetulang tikar kaca, kemudian ditekan di bawah suhu tinggi untuk mendapatkan lamina tegar penebat elektrik polivalen. Lembaran lamina poliester ini adalah dilengkapi dengan sifat elektrik yang luar biasa di bawah kelembapan tinggi dan sifat mekanikal yang tinggi di bawah suhu sederhana, sifat kalis api, rintangan arka yang baik dan rintangan pengesanan.
UPGM203 (GPO-3) menawarkan alternatif kos yang lebih rendah kepada komposit termoset lain, seperti lembaran penebat epoksi FR4,G10,G11. Antara bahan ini, UPGM203 (GPO-3) adalah yang paling menjimatkan dalam elektrik yang sama aplikasi penebat. Contohnya, bahagian struktur penebat dalam motor dan peralatan elektrik, seperti pemutus litar, alat suis, transformer, motor DC, penyentuh AC, peralatan kalis letupan dan peralatan elektrik lain.
FR4 ialah nama umum lembaran penebat epoksi jenis ini termasuk G10 dan G11.G10 dan G11, dan kaedah pengalamatan adalah berbeza di tempat yang berbeza. Ia dilaminasi dengan kain gentian kaca bebas alkali yang direndam dengan resin epoksi dan ditambah dengan kalis api, pelekat dan bahan tambahan lain yang sepadan.
FR4 mempunyai kelebihan kekuatan tegangan yang lebih baik, rintangan haus, rintangan suhu tinggi daripada UPGM203 (GPO-3), jadi harga FR4 tulen jauh lebih tinggi daripada UPGM203 (GPO-3).
3. Butiran Pantas
Piawaian | IEC893/EN 60893 Gred: UPGM 203 NEMA L1: GPO-3 |
Saiz | 1000mmx2000mm(39in x 78in) 1250mmx2000mm(49in x 78in) 1250mmx2500mm(49in x 98in) Saiz tersuai dalam 1250mmx2500mm(49in x 98in) |
Ketebalan | {{0}}.6mm- 50mm(0.024in x1.96in) |
Warna | Merah, Putih, Kelabu, Coklat, Kuning, Hitam atau Warna tersuai |
Kapasiti Pengeluaran | Max 300tan sebulan |
Penampilan | Permukaan licin, rata tanpa buih dan retak |
Pembungkusan | Dibalut dengan filem PP di luar dan palet dengan tanda IPPC |
4. Permohonan
UPGM 203 (GP03) mempunyai kekuatan mekanikal yang luar biasa, ia boleh dimesin, ditebuk, digerudi, dikisar, digergaji, diampelas, digunting atau dialihkan. Pemasangan dengan ikatan, skru logam atau rivet juga boleh dilakukan. Ia juga berfungsi dengan baik dalam aplikasi elektrik yang memerlukan rintangan arka dan trek karbon yang tinggi serta rintangan nyalaan, helaian kami mematuhi ujian rintangan nyalaan UL94 kepada V0. Oleh kerana sifat mekanikal dan haba yang sangat baik, ia sesuai untuk digunakan sebagai pemegang bar, pengatur jarak. , panel kawalan dan banyak lagi, di mana bahan Kelas F diperlukan, serta mempunyai rintangan pengesanan yang cemerlang.
Aplikasi Umum:
Pemutus Litar | Penyekat keselamatan, pengatup keselamatan, pengatur jarak, sekatan antara fasa yang memerlukan bahan penebat adalah kalis api, rintangan haba, rintangan cuaca, prestasi penebat tinggi dan kekuatan mekanikal. |
Industri Permotoran | Digunakan sebagai bahagian angker motor, plat penutup alih, pemegun baji slot, gasket tetap, gasket nipis, plat berus karbon. |
Industri Alat Suis | Digunakan sebagai papan kepit suis, plat pelapik, penutup pemadam arka, silinder pemadam arka, lembaran pemadam arka, plat pengasing arka, blok terminal, penebat antara fasa, papan klap hujung bawah dan sokongan sentuhan. |
Industri Transformer | Digunakan sebagai sokongan struktur suis dan transformer, pengapit bas, dsb. |
Kejuruteraan lalu lintas | Dalam transit trafik seperti industri kereta api dan kereta, terdapat banyak modul seperti motor, motor cengkaman atau hiasan dalaman yang akan menggunakan UPGM203 bahagian yang memerlukan prestasi keselamatan kalis api gred V0, rintangan suhu Kelas F atau ke atas. |
Penjanaan Kuasa Angin | Apabila penjanaan kuasa angin menjana elektrik, bahagian UPGM203 kebanyakannya digunakan dalam motor tenaga angin. |
Industri Suria | Sistem fotovoltaik terdiri daripada modul fotovoltaik, kotak bas, kabinet penyongsang, kabinet pengedaran, transformer dan grid kuasa. Lembaran UPGM203 digunakan untuk menyokong, menanggung beban dan pengasingan dalam kabinet penyongsang, kabinet pengedaran, kabinet bas dan kabinet suis. |
Lembaran Data Teknikal
Tidak. | Item Pengujian | Pengukuran | Keperluan | Hasilnya | Kaedah Pengujian | |
1 | Kekuatan Tegangan | MPa | 130 | ASTM D638-14 | ||
2 | Modulus Keanjalan Tegangan | MPa | ____ | 9.07x103 | ||
3 | Kekuatan lenturan | MPa | —— | 230 | ASTM D790-17 | |
4 | Kekuatan Mampatan Menegak | MPa | ____ | 306 | ASTM D695-15 | |
5 | Elektrik Menegak Kekuatan (Peningkatan Cepat dalam minyak biasa) | MV/m | ____ | 23.7 | ASTM D149-09 （2013） | |
6 | Flashover Menegak Voltan (Kenaikan Pantas di udara) | KV | ____ | 38.1 | ||
7 | Voltan Tusukan Selari (Kenaikan Pantas dalam minyak biasa) | KV | ____ | 81.0 | ||
8 | Rintangan Arka | S | —— | 182 | ASTM D495-14 | |
9 | Penjejakan Perbandingan Indeks | ____ | ____ | CTI 600 | ASTM D3638-12 | |
10 | Rintangan Penebat | Biasalah | Ω | —— | 5.7x1013 | ASTM D257-14 |
24H dalam air | 1.7x1012 | |||||
11 | Kemudahbakaran | Gred | —— | V-0 | UL 94:20065 | |
12 | Indeks Oksigen | peratus | 32.3 | ASTM D2863-10 | ||
13 | Penyerapan air | peratus | —— | 0.27 | ASTM D570-98 | |
14 | Ketumpatan | g/cm3 | 1.74 | ASTM D792-13 | ||
15 | Pekali Pengembangan Terma(20 darjah -100 darjah ) (Sejajar) | 10-6/ ijazah | —— | 23.5 | ASTM D696-16 | |
16 | Kekonduksian Terma (60 darjah ) | W/m·K | 0.605 | ASTM C518-17 | ||
17 | Herotan Haba Suhu | ijazah | ____ | >240 | ISO 75-1:2013 | |
18 | Kemudahbakaran | Gred | ____ | V-0 | UL 94-2013 | |
5. Soalan Lazim
1. Adakah Zibo Haichen Composite pengilang untuk helaian UPGM203 (GPO-3)?
J: Zibo Haichen Composite ialah pengilang yang mengintegrasikan pengeluaran helaian UPGM203(GPO-3) dan pemprosesan pemesinan sejak 2002. Kilang kami diasaskan pada tahun 1992 dan terletak di Bandar Zibo, Wilayah Shandong, China. Komposit Haichen ialah khusus dalam pengeluaran dan pembangunan produk penebat komposit. Kilang kami meliputi kawasan seluas 20,000 meter persegi, kerana 15 penekan hidraulik termaju dan penekan maksimum ialah 3000 tan. Kami juga mempunyai mesin pultrusion, mesin CNC dan pengisaran permukaan mesin untuk pengeluaran bahagian kompenen pemesinan kepingan.Kami mempunyai pelbagai cara proses pengacuan, seperti pengacuan, pultrusion, pengacuan suntikan, lepuh, produk bertetulang gentian kaca buatan tangan.Kami gembira menerima reka bentuk produk pelanggan dan keperluan pelanggan dan akan memilih penyelesaian pengeluaran yang paling sesuai, berusaha untuk menyediakan pelanggan dengan rangkaian penuh perkhidmatan sistematik.
2. Berapa jenis lembaran penebat di pasaran?
J: Secara amnya terdapat helaian kain gentiangalss epoksi utama termasuk 3240 helai, G10, G11; helaian kain gentiangalss fenolik; Helaian bakelit; helaian UPGM203 dan kepingan SMC.
3. Apakah ciri helaian UPGM203 (GPO-3)?
A:Lembaran UPGM203 (GPO-3) mempunyai ciri ketumpatan tinggi, ketebalan seragam, pengecutan kecil, permukaan licin, keliatan, kekuatan mekanikal, rintangan penuaan dan prestasi penebat elektrik yang tinggi.
4. Apakah perbezaan antara helaian Epoksi dan helaian UPGM203 (GPO-3)?
A: Lembaran komposit di mana resin sintetik digunakan sebagai bahan matriks. Mengikut resin matriks yang berbeza yang digunakan, ia boleh dibahagikan kepada resin epoksi, resin poliester tak tepu, resin fenolik FRP dan sebagainya. Resin epoksi dicirikan oleh kekuatan mampatan dan tegangan yang tinggi. Ia masih boleh mengekalkan sifat mekanikal yang baik di bawah suhu tinggi untuk masa yang lama. Ia mempunyai rintangan arka yang baik, rintangan penuaan UV dan rintangan iklim. Resin tak tepu dicirikan oleh berat ringan, kekuatan tinggi, rintangan kakisan yang baik, prestasi elektrik yang sangat baik, prestasi terma yang unik, prestasi pemprosesan yang sangat baik dan kebolehreka bentuk bahan yang baik.
Kelemahan resin epoksi ialah harganya tinggi, iaitu lebih daripada dua kali ganda daripada resin poliester tak tepu, dan masa pengawetan adalah panjang (resin poliester tak tepu boleh disembuhkan dalam masa 1 jam, manakala resin epoksi memerlukan lebih daripada 10 jam). Kedua-dua kos bahan yang merugikan ini dan kos buruh resin epoksi adalah lebih tinggi daripada resin poliester tak tepu. Kepingan UPGM203 (GPO-3) menggunakan resin poliester tak tepu.
5. Berapa lamakah hayat perkhidmatan helaian UPGM203 (GPO-3)?
A:Lembaran UPGM203 (GPO-3) diperbuat daripada gentian kaca dan resin secara pultrusion. Pertama sekali, kualiti bahan akan menentukan prestasi helaian. Kita semua menggunakan bahan daripada pembekal terkenal. Kedua, untuk memenuhi keperluan pencegahan kebakaran, beberapa bahan tambahan yang diubah suai akan ditambah untuk meningkatkan prestasi yang sepadan. Selain itu, perkadaran gentian dan resin juga mempengaruhi prestasi helaian UPGM203 (GPO-3). Jangka hayat secara amnya adalah sehingga 15 tahun, jika tertimbus di bawah tanah adalah sehingga 50 tahun.
6. Apakah perbezaan antara helaian FR4 dan UPGM203 (GPO-3)?
J: Perbezaan utama ialah harga. Harga FR4 jauh lebih tinggi daripada kepingan UPGM203 (GPO-3). FR4 mempunyai kelebihan kekuatan tegangan yang lebih baik, rintangan haus, rintangan suhu tinggi daripada UPGM203 (GPO-3) dan helaian SMC.
7. Bolehkah anda membuat helaian FR4 kecuali helaian UPGM203 (GPO-3)?
A:Lembaran FR4 dan UPGM203 (GPO-3) adalah proses pengeluaran yang berbeza, hampir pengilang hanya menumpukan pada satu jenis pengeluaran, jika pembekal boleh membekalkan semua jenis helaian di atas, kebanyakannya ia adalah syarikat perdagangan. Kami hanya mengeluarkan helaian UPGM203 (GPO-3) dan helaian SMC.
8.Adakah sampel percuma jika kami memerlukan UPGM203 (GPO-3) sampel?
A: Sampel adalah percuma tetapi memerlukan pelanggan untuk membayar kos penghantaran, kami akan menolak kos ini jika kami mempunyai kerjasama pesanan.
9. Apakah masa penghantaran?
J: Kapasiti kami ialah 300T sebulan dan kami akan menyediakan 7-15hari masa penghantaran mengikut kuantiti yang diperlukan.
6. Sijil kami
Kami telah lulus Mistem Pengurusan Kualiti ISO9001, Sistem Pengurusan Alam Sekitar ISO14001, dan Helaian Penebat UPGM203 dan SMC kami telah disahkan oleh pensijilan RoHS dan Reach.
7. Pameran Luar Negara Kami
Kami mengambil bahagian secara aktif dalam pameran industri berkaitan asing, seperti CWIEME di Jerman dan Shanghai, AEC di Perancis, Big5 di Dubai dan Elecrama di India untuk membawa pelanggan kami produk penebat terbaik.
8. Pembungkusan dan Penghantaran
Kami menyediakan pelanggan kami dengan kertas kraf dan tali pinggang yang kuat untuk memastikan keselamatan pembungkusan, juga menggunakan filem PP yang dibalut di luar untuk mengelakkan kerosakan dan kelembapan dalam transit. Kami menggunakan palet kayu dengan tanda IPPC dan sijil pengasapan, yang memenuhi sepenuhnya keperluan negara pengimport.
